Actuador lineal: qué es, cómo funciona y cómo elegirlo
Regner® Editorial Team
Aiguaviva -
19/02/2016
Un actuador lineal es un dispositivo que genera movimiento en línea recta para desplazar, elevar, posicionar, empujar o ajustar una carga. Cuando el movimiento se produce mediante un motor eléctrico, hablamos de un actuador lineal eléctrico, una solución ampliamente utilizada en equipos industriales, médicos, de laboratorio y en numerosas aplicaciones OEM.
En esta guía explicamos cómo funciona un actuador lineal eléctrico, cuáles son sus principales componentes y qué parámetros deben analizarse para seleccionar el modelo más adecuado según la fuerza, velocidad, carrera, ciclo de trabajo, entorno y sistema de control de cada aplicación.
¿Qué es un actuador lineal eléctrico?
Un actuador lineal eléctrico transforma la energía eléctrica en movimiento mecánico lineal. Normalmente utiliza un motor eléctrico que genera movimiento rotativo y un sistema de transmisión, como un husillo y una tuerca, que convierte ese giro en el desplazamiento lineal de un vástago o elemento móvil.
- Funcionamiento limpio y silencioso.
- Control preciso del movimiento.
- Integración sencilla con sistemas electrónicos.
- Posibilidad de controlar posición, velocidad y fuerza según la configuración.
- Instalación compacta y flexible.
- Amplias posibilidades de personalización.
- Bajo mantenimiento en comparación con determinadas soluciones hidráulicas o neumáticas.
- Buena eficiencia energética en aplicaciones correctamente dimensionadas.
Una de las principales ventajas de esta tecnología es su capacidad de adaptación. Parámetros como la fuerza, la velocidad, la carrera, la longitud entre centros, la tensión de alimentación, los sistemas de control, los conectores o las fijaciones pueden configurarse para facilitar la integración del actuador en cada equipo.
Por este motivo, los actuadores lineales eléctricos se utilizan en aplicaciones muy diversas, desde maquinaria industrial y vehículos especiales hasta equipos médicos, sistemas de laboratorio, automatización, mobiliario técnico y soluciones OEM que requieren movimientos lineales precisos y repetibles.
¿Cómo funciona un actuador lineal?

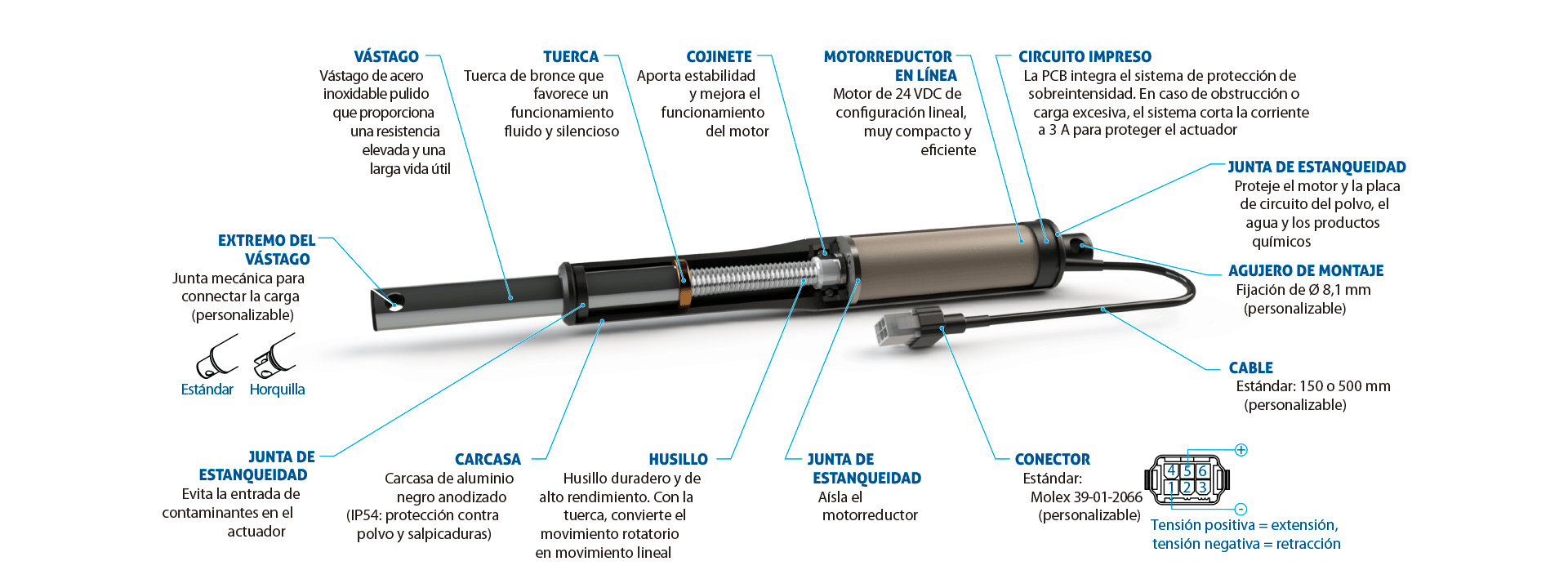

En un actuador lineal eléctrico, el motor genera un movimiento rotativo que se transmite a un husillo. Al girar el husillo, una tuerca se desplaza a lo largo de su eje y transforma ese movimiento de rotación en un desplazamiento lineal. Este movimiento se transmite al vástago o elemento móvil del actuador, que finalmente empuja, tira, eleva o posiciona la carga.
La integración mecánica de un actuador lineal depende en gran medida de sus puntos de fijación y de la geometría disponible en el equipo. Los extremos del vástago y de la carcasa pueden incorporar diferentes soluciones de montaje, como agujeros, horquillas u otros elementos de fijación, según los requisitos de la aplicación.
El actuador también puede incorporar sistemas de protección eléctrica o electrónica frente a determinadas condiciones de funcionamiento, así como soluciones de sellado destinadas a limitar la entrada de polvo o agua. El nivel de protección debe seleccionarse de acuerdo con el entorno real de trabajo y la clasificación IP requerida.
La integración eléctrica también debe definirse desde el inicio del proyecto. La longitud y el tipo de cable, los conectores, la tensión de alimentación, las señales de control y los sistemas de realimentación pueden adaptarse a las necesidades del equipo. En aplicaciones OEM, estos elementos son importantes para simplificar el montaje, reducir componentes adicionales y facilitar la integración del actuador en el sistema final.
La disposición del motor condiciona la geometría y el espacio necesario para integrar el actuador. En algunas configuraciones, el motor se sitúa de forma perpendicular al eje del husillo y transmite el movimiento mediante un sistema de engranajes. En otras, el motor y el husillo se disponen sobre el mismo eje, dando lugar a una configuración en línea más estrecha y adecuada para aplicaciones con limitaciones de espacio.
La elección entre una configuración u otra no depende únicamente del tamaño. También deben considerarse la fuerza, la velocidad, la relación de transmisión, el ruido, la eficiencia y las restricciones mecánicas de cada aplicación.
¿Cómo elegir un actuador lineal para cada aplicación?
La elección de un actuador lineal no debería basarse únicamente en la fuerza máxima o la carrera. Para seleccionar correctamente un modelo es necesario analizar conjuntamente la carga, la velocidad, la carrera, el ciclo de trabajo, la precisión, el entorno, el sistema de control y las condiciones reales de integración.
Una selección adecuada reduce el riesgo de sobredimensionar el actuador, mejora la fiabilidad del sistema y facilita su integración en el producto final.
Criterios principales para seleccionar un actuador lineal
- Fuerza (carga). La fuerza necesaria para mover, empujar, elevar o sostener la carga, expresada normalmente en Newtons. Para definirla correctamente deben considerarse el peso de la carga, la geometría del mecanismo, el ángulo de transmisión, la fricción y las fuerzas externas que puedan actuar sobre el sistema. Sobredimensionar la fuerza puede aumentar innecesariamente el tamaño, el coste y el consumo del actuador. Subestimarla puede provocar sobrecargas, pérdida de rendimiento o una reducción de la vida útil.
- Velocidad. La velocidad de desplazamiento necesaria, normalmente expresada en milímetros por segundo. Debe analizarse conjuntamente con la fuerza, ya que ambas magnitudes condicionan la potencia mecánica requerida. De forma simplificada, la potencia mecánica lineal puede expresarse como Potencia = Fuerza · Velocidad, aunque la potencia eléctrica necesaria también dependerá de la eficiencia del conjunto.
- Carrera. La distancia total que debe recorrer el vástago o elemento móvil del actuador. Generalmente se expresa en milímetros y condiciona directamente la longitud total y las dimensiones necesarias para integrar el actuador.
- Longitud en retracción (entre centros). La distancia entre los puntos de montaje cuando el actuador está completamente retraído. Esta medida debe analizarse junto con la carrera y el espacio disponible en el equipo para garantizar una integración mecánica adecuada.
- Alimentación. Deben definirse el tipo de alimentación y la tensión disponibles en el equipo. Los actuadores eléctricos pueden utilizar diferentes tensiones en corriente continua o, según su configuración, corriente alterna. También es necesario considerar la corriente nominal, la corriente de arranque y la capacidad de la fuente de alimentación.
- Ciclo de trabajo. Indica la relación entre el tiempo durante el que el actuador está funcionando y el periodo total considerado. Por ejemplo, si un actuador funciona durante 2 minutos dentro de un ciclo total de 20 minutos, su ciclo de trabajo es del 10 %. Este parámetro debe evaluarse junto con la carga, la temperatura ambiente y las condiciones especificadas para cada actuador.
- Entorno. Las condiciones ambientales determinan el nivel de protección y los materiales necesarios. Deben tenerse en cuenta factores como polvo, agua, humedad, temperatura, productos químicos, agentes de limpieza o exposición exterior. La clasificación IP debe seleccionarse según las condiciones reales de funcionamiento y no únicamente buscando el grado de protección más elevado.
- Control y realimentación. La aplicación puede requerir únicamente el control del sentido de movimiento o incorporar funciones adicionales como finales de carrera, sensores Hall, encoder, potenciómetro, señales analógicas, control de posición o comunicación con una electrónica externa. El sistema de control debe definirse según el nivel de precisión y supervisión requerido.
- Conectores, cables y fijaciones. La longitud y el tipo de cable, los conectores, los puntos de montaje, los extremos del vástago y las fijaciones deben definirse de acuerdo con la arquitectura del equipo. En aplicaciones OEM, estos elementos pueden personalizarse para simplificar el montaje y facilitar la integración del actuador en el producto final.
- Integración y requisitos específicos. Además de los parámetros anteriores, pueden ser relevantes el nivel de ruido, la precisión, la repetibilidad, la vida útil esperada, las restricciones dimensionales, la orientación de montaje o los requisitos normativos de la aplicación. Analizar el conjunto de condiciones desde el inicio permite seleccionar un actuador mejor adaptado al funcionamiento real del sistema.
Esta tabla resume los principales parámetros que conviene definir antes de seleccionar un actuador lineal eléctrico:
| PARÁMETRO | QUÉ HAY QUE DEFINIR | POR QUÉ ES IMPORTANTE |
| Fuerza | Carga real y fuerzas que actúan sobre el sistema | Determina la capacidad necesaria del actuador |
| Velocidad | Velocidad de desplazamiento requerida | Condiciona el tiempo de movimiento y la potencia necesaria |
| Carrera | Distancia total de desplazamiento | Define el recorrido y afecta a las dimensiones del actuador |
| Longitud en retracción | Espacio disponible entre los puntos de montaje | Permite comprobar si el actuador cabe en el equipo |
| Alimentación | Tensión, corriente nominal y corriente de arranque | Permite dimensionar correctamente la alimentación eléctrica |
| Ciclo de trabajo | Tiempo de funcionamiento y frecuencia de los movimientos | Ayuda a controlar temperatura, rendimiento y vida útil |
| Entorno | Polvo, agua, temperatura, químicos y limpieza | Determina la protección y los materiales necesarios |
| Control | Posición, sensores, finales de carrera y realimentación | Define cómo se supervisa y controla el movimiento |
| Integración | Conectores, cables, fijaciones y geometría | Facilita la incorporación del actuador al producto final |
| Requisitos específicos | Ruido, precisión, repetibilidad, vida útil y normativa | Permite adaptar la solución a las condiciones reales de la aplicación |
En resumen: cómo seleccionar un actuador lineal
Seleccionar correctamente un actuador lineal requiere analizar el sistema completo y no únicamente una especificación aislada. Fuerza, velocidad, carrera, ciclo de trabajo, alimentación, entorno, control e integración mecánica están relacionados entre sí y deben evaluarse según las condiciones reales de funcionamiento.
Cuanto mejor definidos estén estos requisitos desde el inicio, más sencillo será seleccionar o desarrollar un actuador adecuado, evitando sobredimensionamientos y facilitando su integración en el equipo final.
Preguntas frecuentes sobre actuadores lineales
¿Qué es un actuador lineal?
Un actuador lineal es un dispositivo que genera movimiento en línea recta para desplazar, elevar, empujar, tirar o posicionar una carga. En los actuadores lineales eléctricos, un motor y un sistema de transmisión convierten el movimiento rotativo en movimiento lineal.
¿Qué diferencia hay entre un actuador lineal eléctrico y uno hidráulico o neumático?
Un actuador eléctrico utiliza energía eléctrica y permite integrar fácilmente funciones de control, posicionamiento y realimentación. Los sistemas hidráulicos y neumáticos utilizan fluidos o aire comprimido y pueden ser más adecuados para determinadas aplicaciones de fuerza, velocidad o condiciones de trabajo.
¿Cómo se calcula la fuerza necesaria de un actuador lineal?
La fuerza necesaria depende de la carga, la geometría del mecanismo, el ángulo de aplicación, la fricción y las fuerzas externas. No debe utilizarse únicamente el peso del objeto como referencia, ya que la configuración mecánica puede modificar significativamente la fuerza requerida.
¿Qué datos necesito para seleccionar un actuador lineal?
Como mínimo deben definirse la fuerza, velocidad, carrera, longitud disponible, alimentación, ciclo de trabajo, entorno, tipo de control y condiciones de integración. En aplicaciones específicas también pueden ser relevantes la precisión, el ruido, la vida útil o los requisitos normativos.
